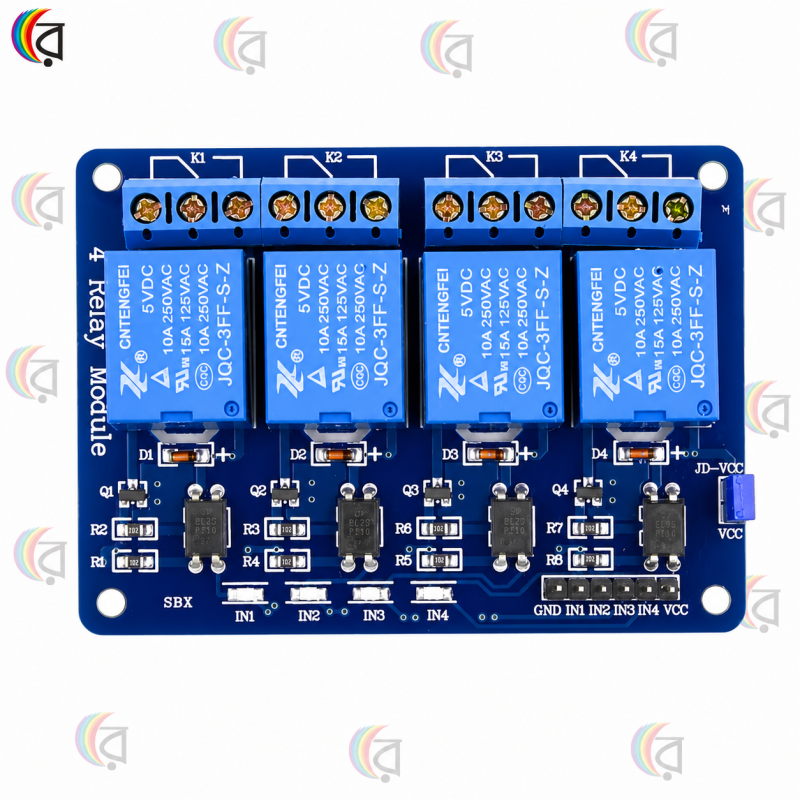

5V Relay Module (1, 2, 4, 8 Channel) with Optocoupler Isolation for Arduino, ESP32 & Home Automation
৳ 1
প্রোডাক্ট কোড : 5VRELAY
Description
Product Highlights (মূল বৈশিষ্ট্যসমূহ)
মাল্টি-চ্যানেল অপশন (1, 2, 4, 8 Channels): আপনার প্রজেক্টের সাইজ অনুযায়ী ১-চ্যানেল, ২-চ্যানেল, ৪-চ্যানেল কিংবা ৮-চ্যানেলের রিলে বোর্ড থেকে পছন্দমতো সিলেক্ট করার সুবিধা।
১০ অ্যাম্পিয়ার হেভি লোড ক্যাপাসিটি: প্রতিটি চ্যানেলে ২৫০ভি এসি ($250\text{V AC} / 10\text{A}$) অথবা ৩০ভি ডিসি ($30\text{V DC} / 10\text{A}$) পর্যন্ত হাই-পাওয়ার ডিভাইস (লাইটিং, ফ্যান, মোটর, সোলেনয়েড ভালভ) নিরাপদে কন্ট্রোল করা যায়।
অপটোকাপলার আইসোলেশন (Optocoupler Protection): বোর্ডে স্পেশাল অপটোকাপলার আইসি যুক্ত থাকায় উচ্চ ভোল্টেজের এসি লাইন থেকে আপনার সংবেদনশীল আরডুইনো বা ইএসপি৩২ বোর্ড সম্পূর্ণ সুরক্ষিত থাকে।
হাই/লো লেভেল ট্রিগার সিলেক্টর: জাম্পার ক্যাপের মাধ্যমে খুব সহজেই High Level ট্রিগার নাকি Low Level ট্রিগার মোডে কাজ করবে তা কাস্টমাইজ করে নেওয়া যায়।
স্ট্যাটাস ইন্ডিকেটর এলইডি: প্রতিটি চ্যানেলের রিলে অন বা অফ স্ট্যাটাস সরাসরি দেখার জন্য রয়েছে ব্রাইট রেড/গ্রিন ইন্ডিকেটর লাইট।
Product Description (বিস্তারিত বর্ণনা)

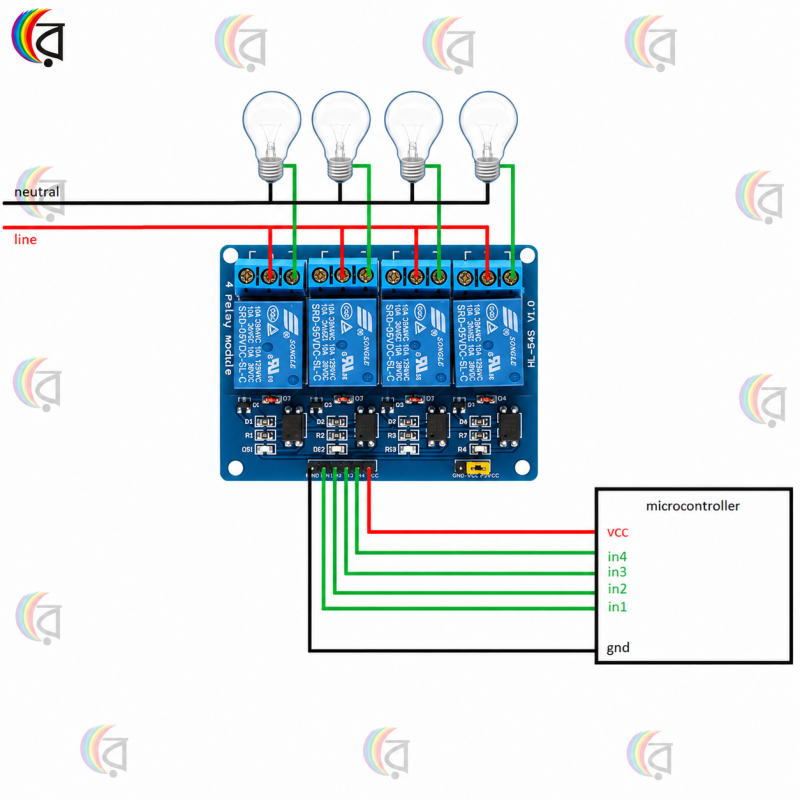

মাইক্রোকন্ট্রোলারের ছোট ৫ ভোল্টের ডিজিটাল সিগন্যাল দিয়ে ঘরের মেইন ২২০ ভোল্ট এসি বাল্ব, ফ্যান বা এসি মোটর অন-অফ করতে চান? কিংবা ইন্টারনেটের মাধ্যমে মোবাইল অ্যাপ দিয়ে ঘরের লাইট কন্ট্রোল করার মতো একটি স্মার্ট হোম অটোমেশন প্রজেক্ট তৈরি করছেন? আইওটি (IoT) এবং হোম অটোমেশন দুনিয়ার সবচেয়ে বিশ্বস্ত ও প্রয়োজনীয় কম্পোনেন্ট হলো এই 5V Relay Module Kit।
এই রিলে মডিউলটি মূলত একটি ইলেকট্রনিক ডিজিটাল সুইচ হিসেবে কাজ করে। যখনই আপনার আরডুইনো (Arduino), ইএসপি৩২ (ESP32) বা রাস্পবেরি পাই (Raspberry Pi) থেকে একটি ছোট্ট সিগন্যাল আসে, রিলের ভেতরের মেকানিক্যাল কন্টাক্টটি ট্রিপ করে বড় হাই-ভোল্টেজ লোডকে চালু বা বন্ধ করে দেয়। মেকার ল্যাবের সায়েন্স প্রজেক্ট থেকে শুরু করে ইন্ডাস্ট্রিয়াল অটোমেশনের প্রোটোটাইপ তৈরির জন্য এটি একটি সাশ্রয়ী ও দীর্ঘস্থায়ী সমাধান।

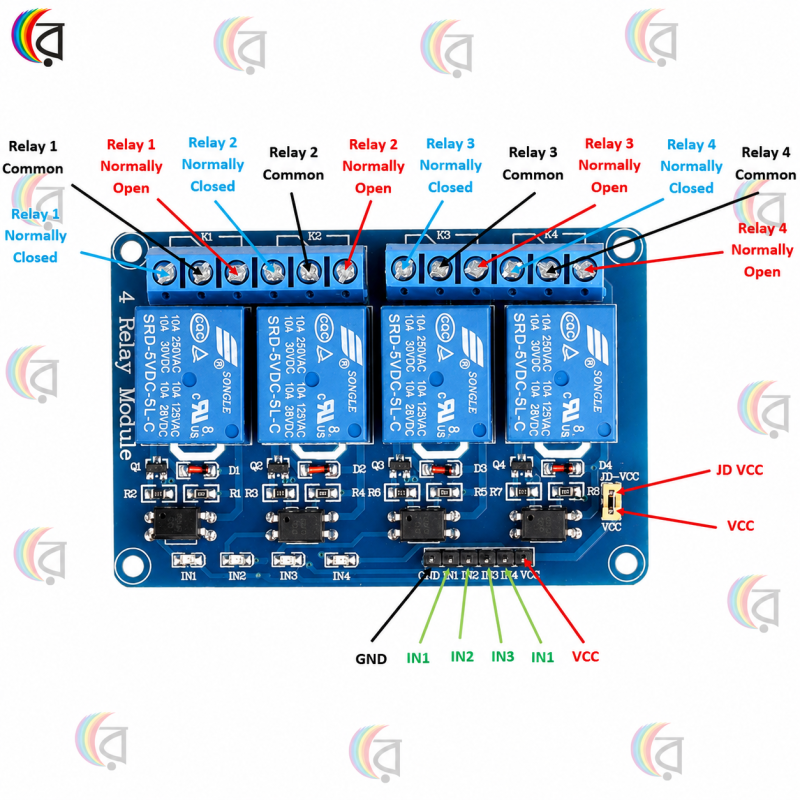

টার্মিনাল পিনআউট ও কানেকশন পরিচিতি:
রিলের হাই-ভোল্টেজ প্রান্তে ৩টি স্ক্রু টার্মিনাল থাকে:
NO (Normally Open): ডিফল্ট অবস্থায় সুইচ অফ থাকে। সিগন্যাল পেলে কানেকশন অন হয়।
COM (Common): মেইন পাওয়ার সোর্স থেকে আসা ফেজ বা পজিটিভ তারটি এখানে যুক্ত করতে হয়।
NC (Normally Closed): ডিফল্ট অবস্থায় কানেকশন অন থাকে। সিগন্যাল পেলে সুইচ অফ হয়ে যায়।
কী কী কাজে ব্যবহার করবেন? (Common Applications)
স্মার্ট হোম অটোমেশন (Smart Home): ইএসপি৩২ বা নোডএমসিইউ ব্যবহার করে ওয়াইফাই বা ব্লুটুথের মাধ্যমে বাসার ফ্যান ও লাইট কন্ট্রোল করতে।
স্মার্ট এগ্রিকালচার ও সেচ ব্যবস্থা: সয়েল ময়েশ্চার সেন্সরের সিগন্যাল অনুযায়ী স্বয়ংক্রিয় পানির পাম্প (Water Pump) অন/অফ করতে।
ইনভার্টার ও টাইম-সুইচ সার্কিট: টাইম ডেলি কিংবা টাইমার সার্কিটের মাধ্যমে নির্দিষ্ট সময় পরপর যেকোনো এসি যন্ত্র চালু বা বন্ধ রাখতে।
ইন্ডাস্ট্রিয়াল অটোমেশন ও রোবোটিক্স: বড় ডিসি গিয়ার মোটর, অ্যাকচুয়েটর বা হেভি লোড সোলেনয়েড লক নিরাপদ ভোল্টেজে ড্রাইভিং করার জন্য।
Technical Specifications (টেকনিক্যাল তথ্য)
| Specification | Details |
| Product Type | 5V Relay Module Board |
| Available Variants | 1-Channel, 2-Channel, 4-Channel, 8-Channel |
| Operating Voltage | DC 5V (Microcontroller Friendly) |
| Trigger Voltage/Current | 2mA - 5mA High/Low Trigger Level |
| Max Switching Voltage | AC 250V 10A / DC 30V 10A |
| Protection Type | Optocoupler Isolation & Flyback Diode Protection |
| Board Compatibility | Arduino, ESP32, NodeMCU, Raspberry Pi, PIC, ARM |
⚠️ মেকার ও ইলেকট্রিশিয়ান সেফটি গাইড:
১. এই রিলে বোর্ডের মাধ্যমে ২২০ভি এসি (220V AC) লাইনের কাজ করার সময় অত্যন্ত সতর্কতা অবলম্বন করুন। কানেকশন দেওয়া বা বদলানোর সময় মেইন পাওয়ার সাপ্লাই অবশ্যই অফ রাখবেন।

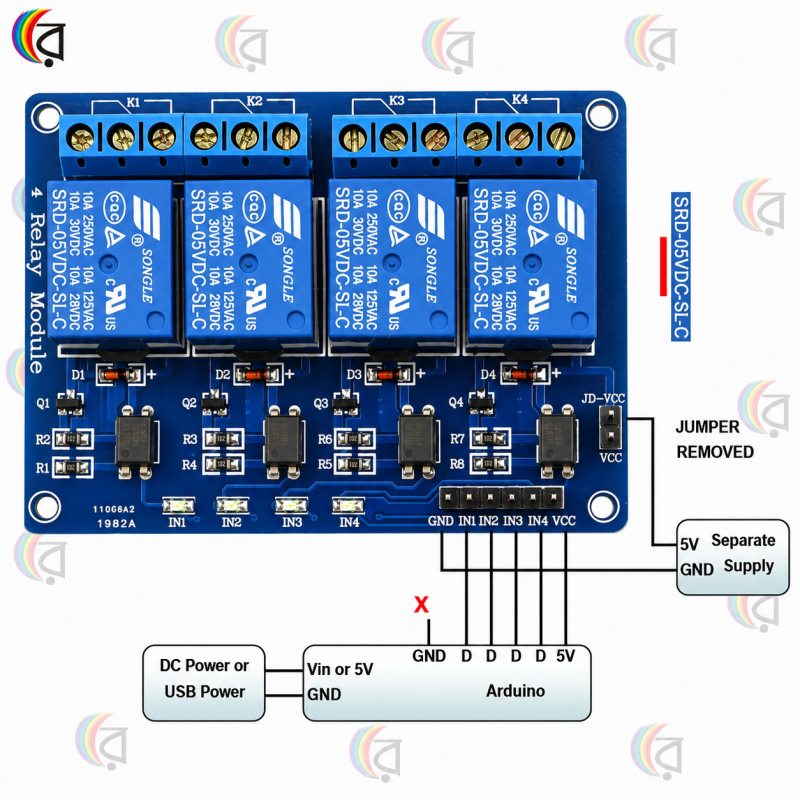

২. ৮-চ্যানেল বা ৪-চ্যানেল রিলে মডিউল একসাথে চালানোর সময় আরডুইনোর ৫ভি পিনের ওপর অতিরিক্ত লোড না দিয়ে, রিলের VCC-GND (JD-VCC) পিনে আলাদা এক্সটার্নাল ৫ভি ১ অ্যাম্পিয়ার ডিসি পাওয়ার সাপ্লাই ব্যবহার করা উত্তম। এতে আপনার আরডুইনো বোর্ড রিসেট হওয়া থেকে বাঁচবে।
