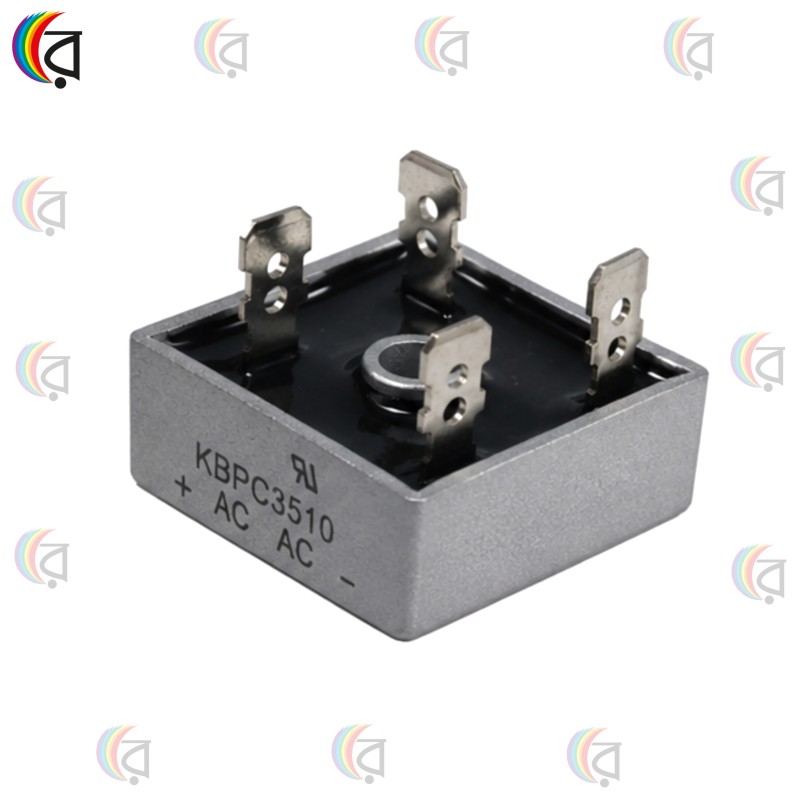

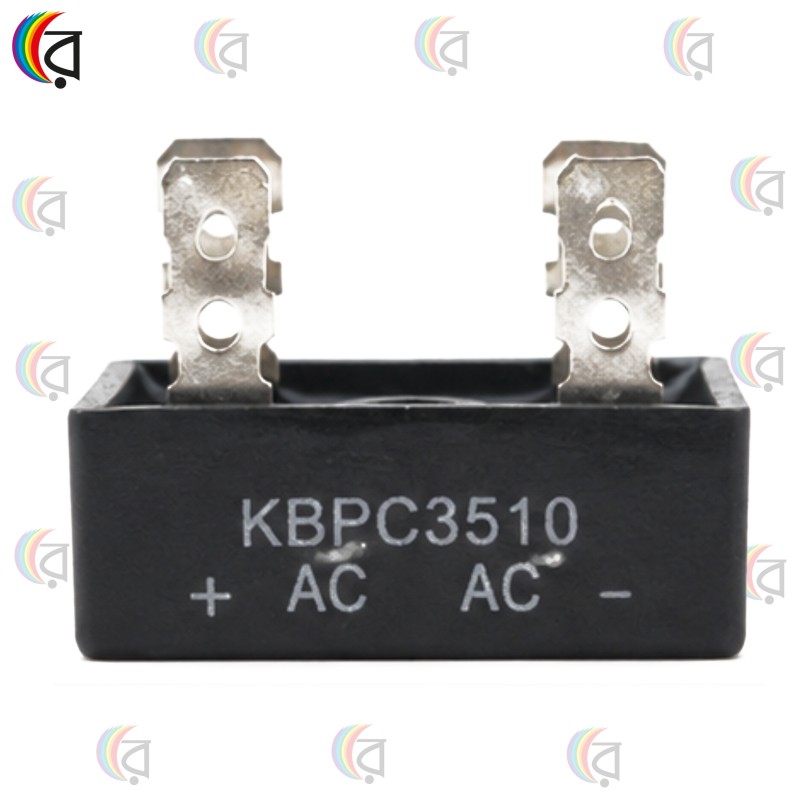

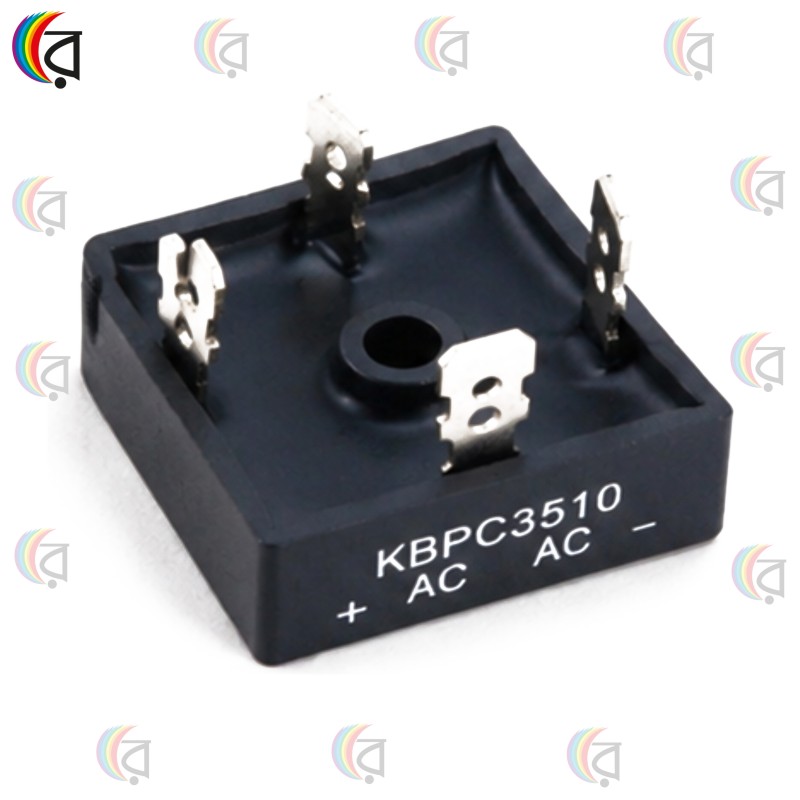

KBPC3510 Bridge Rectifier 35A 1000V – Heavy Duty Metal Case AC to DC Converter
৳ 60
৳ 50
প্রোডাক্ট কোড : KBPC3510
Description
Product Highlights (মূল বৈশিষ্ট্যসমূহ)
উচ্চ ক্ষমতা সম্পন্ন (35A / 1000V): এটি সর্বোচ্চ ৩৫ অ্যাম্পিয়ার (35A) কারেন্ট এবং ১০০০ ভোল্ট (1000V) রিভার্স ভোল্টেজ রেটিং সাপোর্ট করে, যা যেকোনো হাই-পাওয়ার অ্যাপ্লিকেশনের জন্য অত্যন্ত নির্ভরযোগ্য।
মজবুত মেটাল কেসিং (Metal Case): এর বডিটি প্রিমিয়াম মেটাল বা অ্যালুমিনিয়াম দিয়ে তৈরি, যা দ্রুত তাপ শোষণ ও নির্গমন (Excellent Heat Dissipation) করতে পারে। ফলে একটানা লোডেও এটি ঠান্ডা থাকে।
নিখুঁত এসি টু ডিসি রূপান্তর: এটি একটি ফুল-ওয়েভ ব্রিজ রেক্টিফায়ার, যা অল্টারনেটিং কারেন্টকে (AC) অত্যন্ত দক্ষতার সাথে ডাইরেক্ট কারেন্টে (DC) রূপান্তর করে।

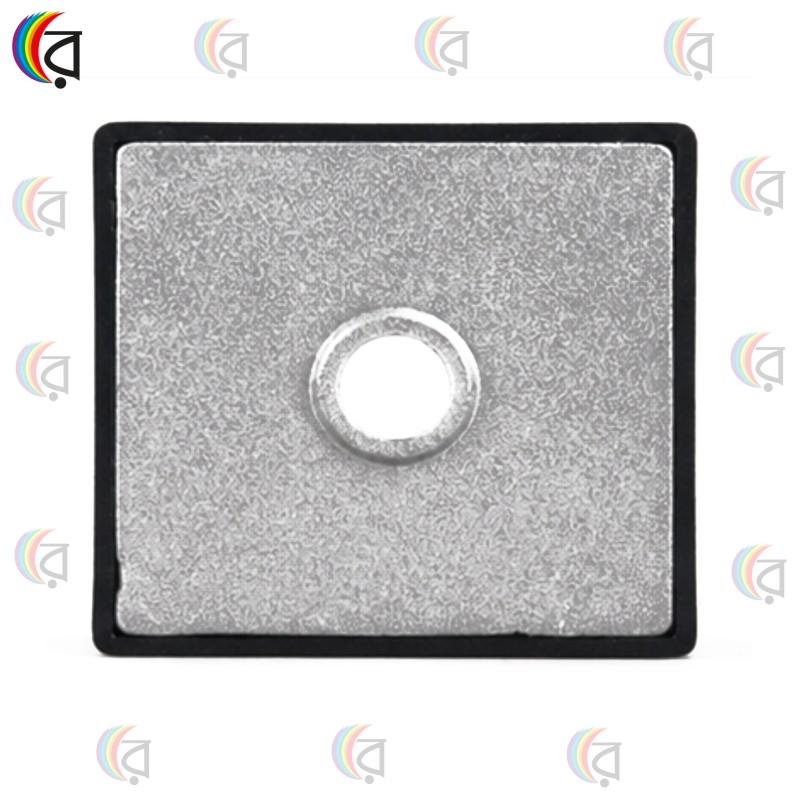

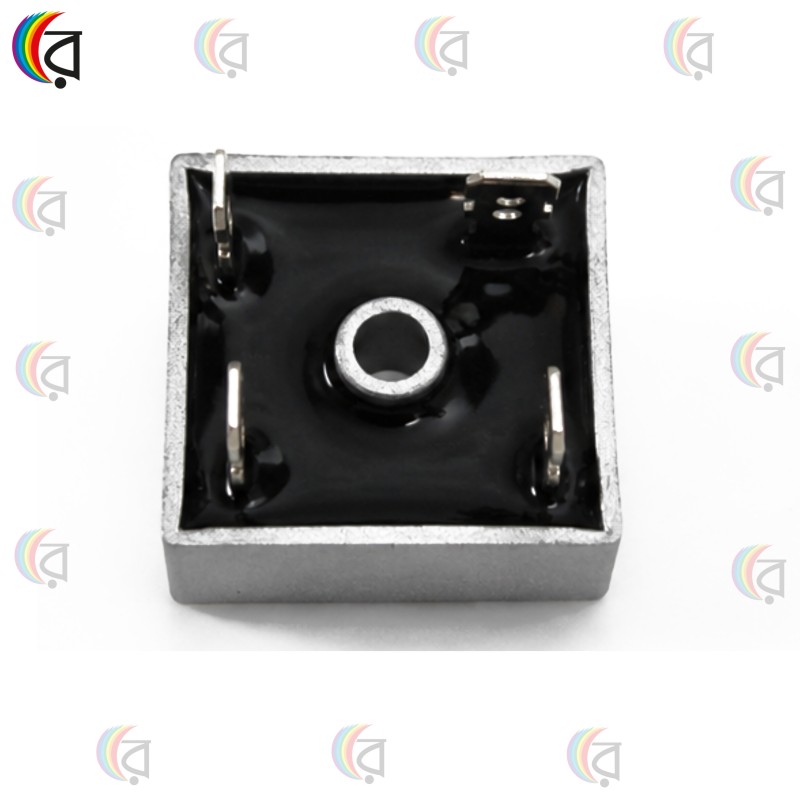

সহজ মাউন্টিং হোল: মেটাল বডির ঠিক মাঝখানে একটি স্ক্রু হোল দেওয়া আছে, যার মাধ্যমে যেকোনো হিটসিঙ্ক (Heatsink) বা চ্যাসিসের সাথে এটিকে শক্তভাবে স্ক্রু করে আটকে দেওয়া যায়।
মাল্টি-পারপাস হেভি-ডিউটি ব্যবহার: এটি হাই-অ্যাম্পিয়ার ব্যাটারি চার্জার, ওয়েল্ডিং মেশিন, লিনিয়ার পাওয়ার সাপ্লাই এবং ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলে ব্যাপকভাবে ব্যবহৃত হয়।
Product Description (বিস্তারিত বর্ণনা)
আপনার কাস্টম পাওয়ার সাপ্লাই বা প্রজেক্টের জন্য একটি শক্তিশালী এবং উচ্চ লোড ক্ষমতাসম্পন্ন এসি টু ডিসি কনভার্টার খুঁজছেন? সাধারণ ছোট ডায়োড যেখানে বেশি অ্যাম্পিয়ারের লোডে পুড়ে যায়, সেখানে আপনার সার্কিটের সুরক্ষায় পারফেক্ট সমাধান হলো এই KBPC3510 Bridge Rectifier।
এই হেভি-ডিউটি মেটাল কেস রেক্টিফায়ারটি মূলত ৪টি ইন্টারনাল পাওয়ার ডায়োডের সমন্বয়ে তৈরি একটি সিঙ্গেল-ফেজ ফুল-ওয়েভ রেক্টিফায়ার। এর মেটাল জ্যাকেট ডিজাইন এটিকে অতিরিক্ত গরম হওয়া থেকে রক্ষা করে এবং দীর্ঘস্থায়ী পারফরম্যান্স নিশ্চিত করে। যারা নিজস্ব হাই-পাওয়ার স্টেবিলাইজার, ইনভার্টার, অডিও অ্যামপ্লিফায়ারের জন্য ১২ভি-২৪ভি বা তার চেয়ে বেশি ভোল্টাজের ট্রান্সফরমার ভিত্তিক পাওয়ার সাপ্লাই তৈরি করতে চান, তাদের জন্য এই কম্পোনেন্টটি একটি অবিকল্পনীয় চয়েস।
Technical Specifications (টেকনিক্যাল তথ্য)
| Specification | Details |
| Model Number | KBPC3510 |
| Maximum Forward Current | 35 A (সর্বোচ্চ ৩৫ অ্যাম্পিয়ার একটানা) |
| Peak Reverse Voltage | 1000 V |
| Phase Type | Single Phase Full-Wave |
| Casing Material | Electrically Isolated Metal Case / Aluminum |
| Terminal Type | 4-Pin Terminals (Solderable / Quick Connect) |
| Applications | Battery Chargers, Inverters, CNC Machines, Welding Units |

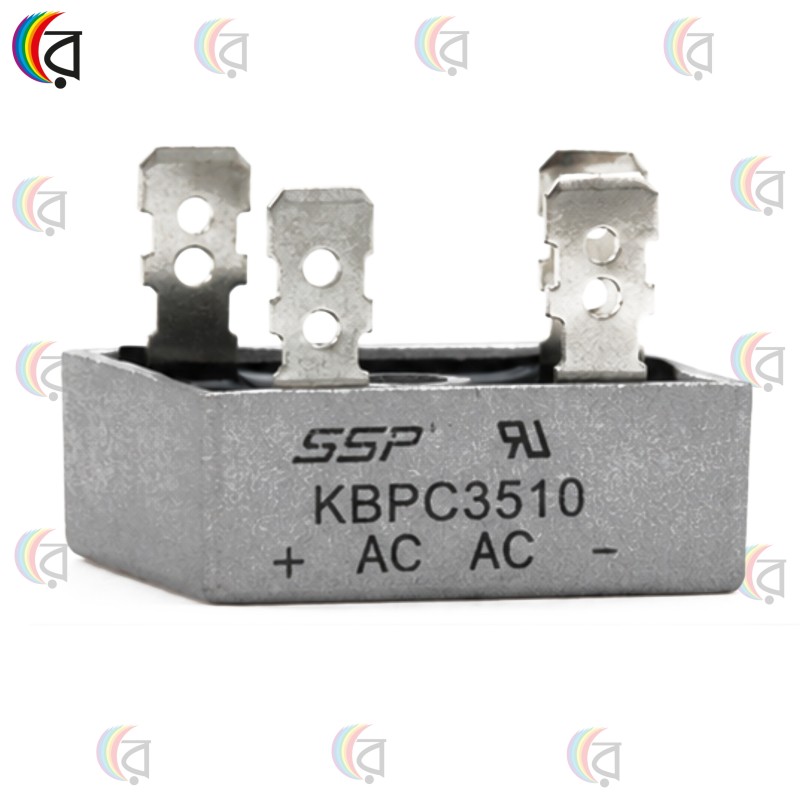

পিনআউট পরিচিতি ও কানেকশন গাইড (Pinout Guide):
এই রেক্টিফায়ার মডিউলে ৪টি পিন রয়েছে, যার বডিতে স্পষ্ট চিহ্ন দেওয়া থাকে:
AC (~ এবং ~): ট্রান্সফরমার বা এসি সোর্স থেকে আসা দুটি তার এই দুটি পিনে কানেক্ট করতে হবে (এদের কোনো প্লাস-মাইনাস নেই)।
(+) পিন: এটি হলো রেক্টিফাইড ডিসি পজিটিভ আউটপুট পিন।
(-) পিন: এটি হলো রেক্টিফাইড ডিসি নেগেটিভ (গ্রাউন্ড) আউটপুট পিন।
কোথায় কোথায় ব্যবহার করবেন? (Common Applications)
উচ্চ ক্ষমতার ব্যাটারি চার্জার: আইপিএস (IPS) বা গাড়ির ১২ভি/২৪ভি বড় লেড-অ্যাসিড ব্যাটারি চার্জিং সার্কিট তৈরিতে।
অডিও অ্যামপ্লিফায়ার পাওয়ার সাপ্লাই: হাই-এন্ড সাউন্ড সিস্টেমের জন্য নয়েজ-মুক্ত, শক্তিশালী ডিসি পাওয়ার সোর্স নিশ্চিত করতে।
ইন্ডাস্ট্রিয়াল ডিআইওয়াই ও রিপেয়ার: সিএনসি (CNC) মেশিন, ডিসি মোটর স্পিড কন্ট্রোলার এবং স্পট ওয়েল্ডিং মেশিনের পাওয়ার সেকশন রিপেয়ারিংয়ে।
ইনভার্টার ও কনভার্টার প্রজেক্ট: সায়েন্স ফেয়ার বা কাস্টম মেকার প্রজেক্টে এসি ভোল্টেজকে ডিসিতে রূপান্তর করার জন্য।
💡 মেকার প্রো-টিপ: > আপনি যখন এই রেক্টিফায়ারটি ১৫ অ্যাম্পিয়ারের (15A) বেশি কারেন্টে ব্যবহার করবেন, তখন অবশ্যই এর মেটাল বডির নিচে 'থার্মাল পেস্ট' (Thermal Paste) লাগিয়ে এটিকে একটি অ্যালুমিনিয়াম হিটসিঙ্কের সাথে স্ক্রু করে আটকে দিন। এতে দীর্ঘ সময় হাই-লোডে চললেও এটি নষ্ট হবে না। এছাড়াও একদম স্মুথ ডিসি আউটপুট পেতে এর (+) এবং (-) পিনের সাথে একটি বড় মানের ফিল্টার ক্যাপাসিটর ব্যবহার করুন।
